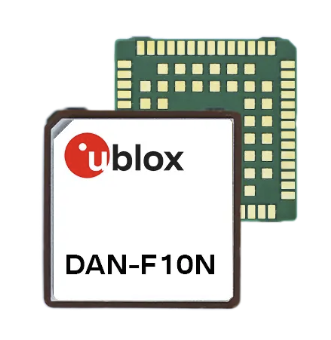

Ublox DAN F10N
ماژول DAN-F10N یک ماژول هوشمند آنتندار (Smart Antenna Module) مبتنی بر پلتفرم F10 است که به صورت یک پکیج کامل همراه با آنتن داخلی طراحی شده است. این ماژول نیازی به طراحی RF پیچیده توسط سازنده ندارد و مناسب برای محصولات کوچک یا محصولاتی است که فضای محدودی دارند. در اصل، DAN-F10N ترکیبی از گیرنده دو بانده L1/L5 (سیگنالهای GNSS) با آنتن داخلی، فیلترها، LNA و سختافزار RF مقاوم در برابر تداخل است که در یک بسته کوچک ۲۰ × ۲۰ × ~۸ تا ۱۱.۶ میلیمتر عرضه میشود.
DAN-F10N_DataSheet_UBXDOC-963802114-13074.pdf
DAN-F10N_ProductSummary_UBXDOC-963802114-13162.pdf
All-chips-modules-export-numbers_UBXDOC-701865271-17086.pdf
DAN-F10N_IntegrationManual_UBXDOC-963802114-13252.pdf
| پارامتر | DAN-F10 |
|---|---|
| صورتهای فلکی پشتیبانیشده | GPS, GLONASS, Galileo, BeiDou, QZSS |
| باندهای فرکانسی | L5 ,L1 (1.575 GHz) |
| حساسیت (dBm) | Acquisition: -147 Tracking: -164 Reacquisition: -156 |
| دقت موقعیتیابی (متر) | 1.5 (CEP, با SBAS) |
| مصرف انرژی (mA) | ~21 (در حالت ردیابی، 3V) |
| ابعاد (mm) | 20 x 20 x 11.6 |
| پارت نامبر چیپست داخلی | u-blox M10 (u-blox M10) |
| نوع آنتن | داخلی پچ، پشتیبانی از خارجی |
| پلاریزاسیون | RHCP |
| TTF بدون AssistNow (ثانیه) | Cold Start: 28 Warm Start: 25 Hot Start: 2 |
| ویژگیهای اضافی | A-GNSS (AssistNow), SBAS, Odometer, Multi-band |
| هزینه (تقریبی) | متوسط (حدود 15 دلار) |
